Celles que l'on nomme : fusées à eau sont en
fait des roquettes hydropneumatiques.
Dans tous les cas elles sont propulsées par la réaction produite par la
détente d'un volume d'air comprimé.
L'eau est là pour augmenter la masse éjectée et donc l'efficacité, mais
n'est pas indispensable.
L'eau peu être remplacée par tout autre liquide ou matière pulvérente
(cendre tamisée). Dans ce dernier cas le visuel est assez superbe, même
si l'efficacité s'en ressent.
La phase de propulsion est très courte (quelques dixièmes de secondes)
et lui succède une phase balistique qui s'achève à l'idéal sous un petit
parachute.
On peut classer nos FAE en diverses catégories.
-
Fusées à flux d'Air Direct mono ou multi
réservoirs.
-
Fusées à flux d'Air Inversé
-
Fusées à Booster
-
Fusées à Etages
-
Représentation de fusées mythiques. Dans ce cas
tous les cas ci-dessus peuvent être utilisés et mixés
Fusées à flux d'Air Direct
La fusée la plus simple. L'air pousse l'eau vers le bas.
Inconvénient : le centre des masses de la fusée se trouve très
en arrière au décollage et pénalise la marge statique. |

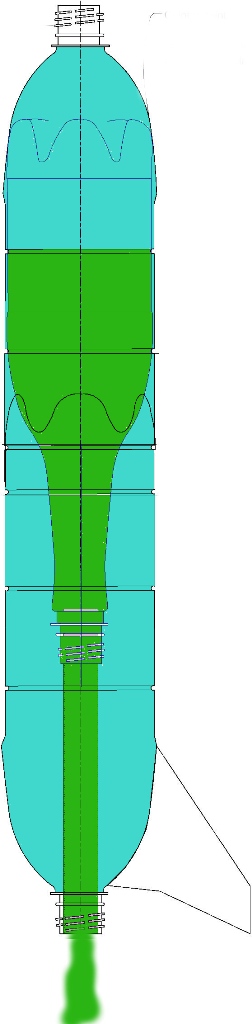

Fusées à flux d'Air Inversé.
Fusée sophistiquée qui consiste à placer le réservoir d'eau au
plus haut dans la fusée et donc au dessus de la réserve d'air
comprimé. La marge statique n'est ainsi pas pénalisée, mais la
masse de la fusée s'en ressent.
Inconvénients : croisement des circuits air et eau |
|
|
Fusee ICHTUS
|
|
|
|
|
|
|
|
Remplissage
|
|
|
Ejection
|
|
|
|
Fusées à Booster
Comme les vraies fusées (Ex. : Ariane 5), au décollage elles
profitent d'un supplément de puissance fourni par un ou des
réservoirs qui sont largués une fois devenus inutiles et
pénalisants |
Fusées à Etages
Là aussi, comme les vraies. Chaque étage participe
successivement à l'ascension avant d'être abandonné. |
|
|
Fusée + navette
Comme exemple j'ai traité le lanceur de la NASA avec une de ses
navettes |
Fusées Mythiques
Je pense essentiellement à celle de
Tintin, mais Ariane, Saturne
V etc le sont également |
|
|
|
