Ce dossier traite de 2 types de méthodes pour la séparation des étages : MK3 ou à Pincement
1. Fusée à 2 étages, avec déclenchement automatique, type MK3, à la fin de la propulsion hydrique du premier étage. (~280g à sec hauteur 1,18 -1,24m)
-
Lanceur : 2 x 1,5l type plein goulot (~220g avec déclencheur et parachute) ~75cm
-
Dont déclencheur type MK3 modifié (v4) (35g)
-
Etage final 1l 80g (avec parachute et tuyère Gardena) ~45cm
-
Coiffes parachutales avec minuterie pour les 2 étages. 1° étage type "éole" (pour 1 lanceur) et à bloqueur pour les autres; 2° étage avec bloqueur.
-
Parachutes : 1x 50cm de diamètre pour le lanceur et 1 x 40cm pour le second étage.
-
Total : 5,5l ; 300g, ; 1,20m
Pour 1 troisième étage voir ici
Fonctionnement :
- Le deuxième étage est à remplir avant de le placer sur la fusée.
Le tarage du ressort est prévu pour un réservoir de 1l rempli
au 1/3. Le clapet anti retour du déclencheur empêche l'eau de
descendre dans le premier étage. La masse du 2° étage comprime le
ressort du déclencheur.
- L'ensemble est à placer sur la base, armer les minuteries et
placer les parachutes.
- Introduire l'eau depuis le réservoir de transfert (1 l soit
1/3 du volume) puis gonfler la fusée jusqu'à 6bars.
- Au décollage la minuterie "éole" se déclenche, la poussée du
premier étage appuie sur le ressort verrouillant davantage le
douille Gardena.
- le second étage se sépare à la fin de la propulsion hydrique quand
le lanceur cesse de pousser et devient poids mort.
- Ensuite seulement le parachute est éjecté (le but de ce décalage
étant de protéger le parachute des projections d'eau du second
étage) .
- A la séparation des étages, la goupille de blocage de la minuterie
supérieure est arrachée et la minuterie se déclenche.
- A l'apogée, le second parachute se déploie et les 2 étages
descendent séparément.
Incidents :
- Si les étages ne se séparent pas, le parachute du premier étage se
déploie et freine son étage : soit le second se sépare, soit le tout
descend sous un seul parachute.
- Le second étage se libère depuis la base : La minuterie se
déclenche pour éjecter le parachute à l'apogée. Le premier étage
décompresse par le tuyau de liaison du déclencheur.
Déclencheur
Voir l'étude sur cette page
 |
 |
 |

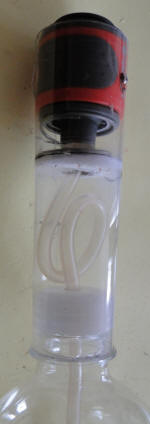

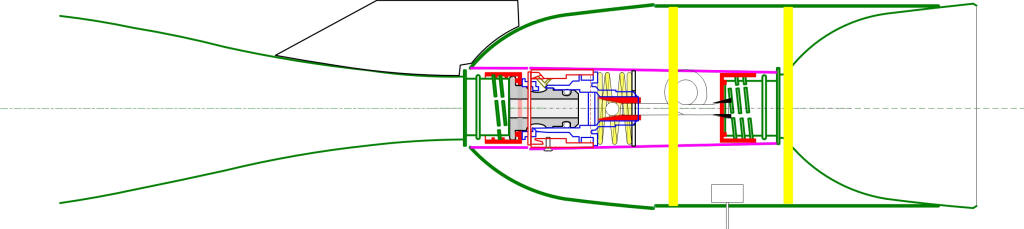

| Premières versions du déclencheur | Version V4 | Croquis MK3 v4 |
Il se vissera au sommet du premier étage et sera caréné par une
variante de la
coiffe parachutale
à minuterie.
Coiffe parachutale
 |
 |
 |

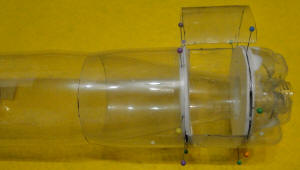

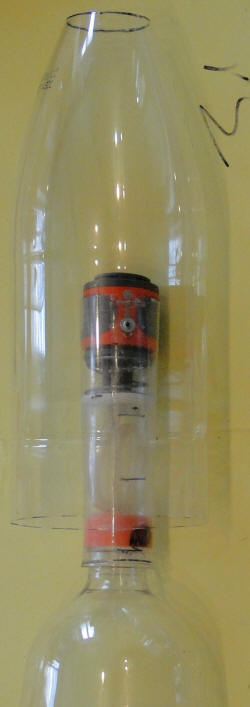

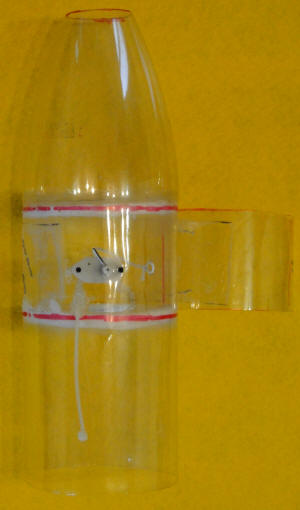

| Déterminer la dimension de la coiffe en positionnant sur le lanceur avec le déclencheur | On peut aussi faire déborder la coiffe plus haut que le déclencheur, au plus près de l'étage supérieur en adaptant la forme des ailerons | |
 |
 |
 |

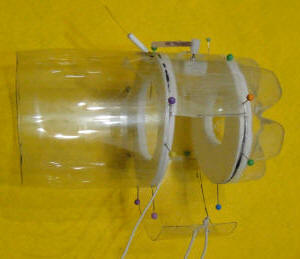

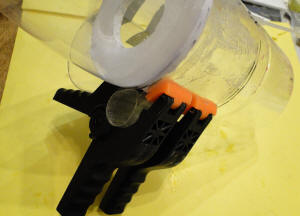

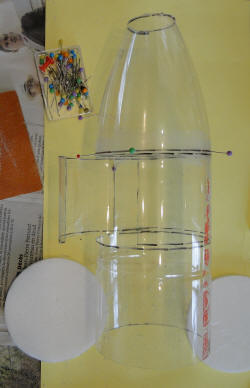

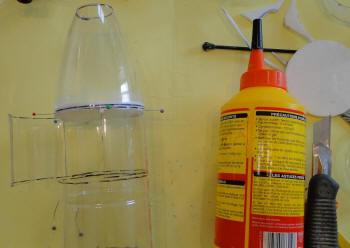

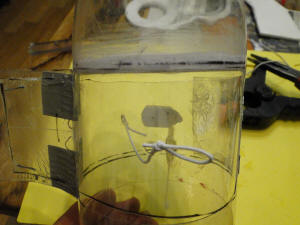

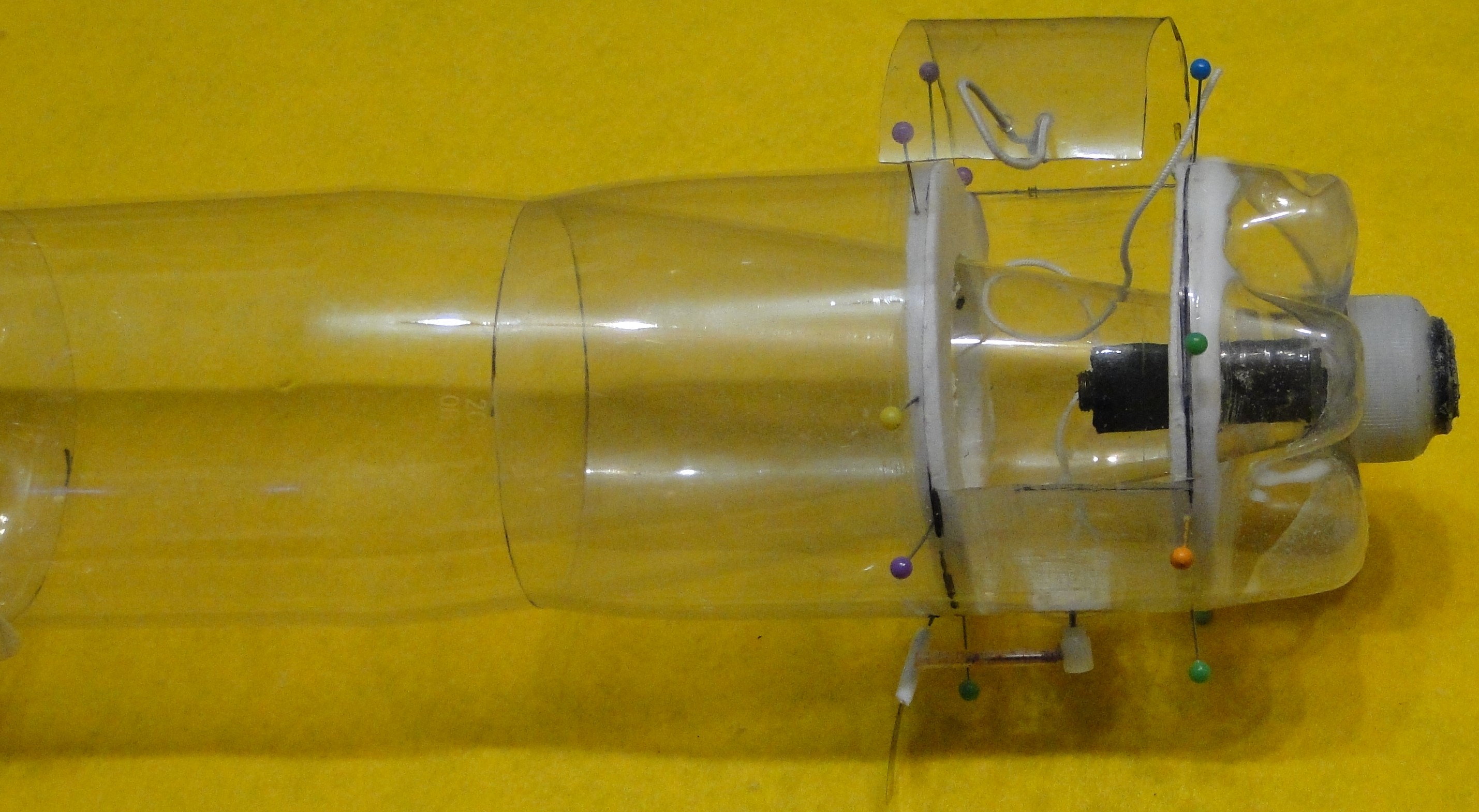

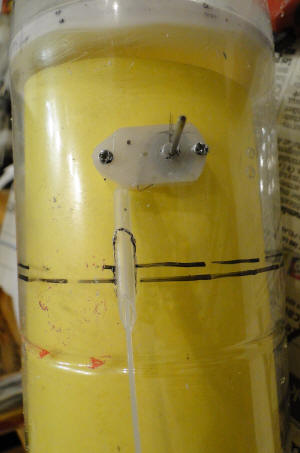

| Déterminer les positions des cloisons horizontales, tracer et découper la trappe latérale | Positionner et coller la cloison supérieure, après avoir ménagé un passage pour le déclencheur | Mettre en place la minuterie et le guide de la tige de blocage |
 |
 |
 |

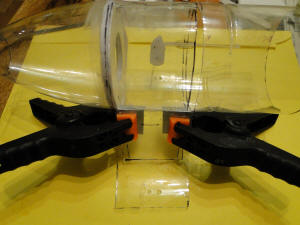

| Coller le ressort d'éjection au bord opposé à la charnière | Coller le ressort d'éjection coté charnière sur la trappe | Attacher le filin élastique d'attache du parachute |
 |
 |
 |

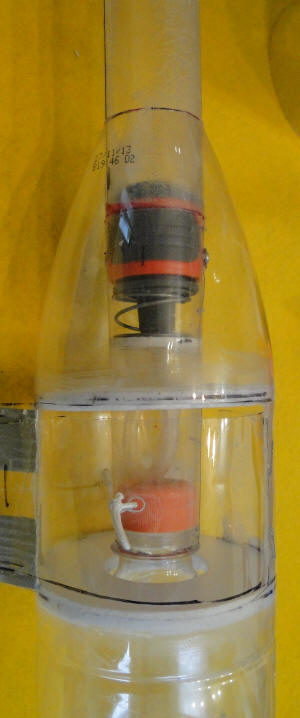

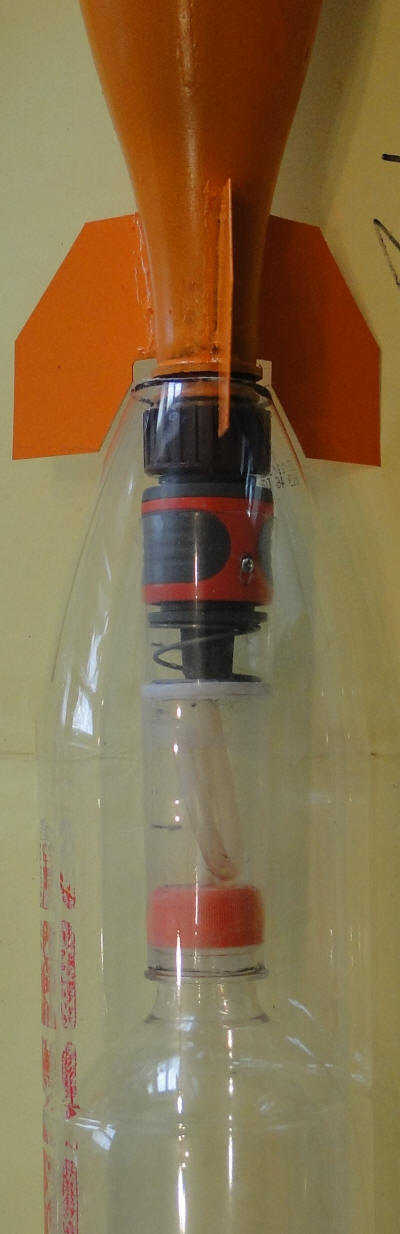

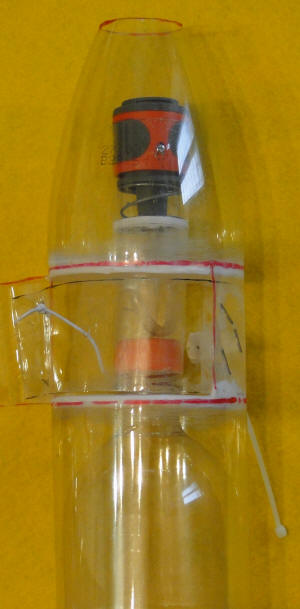

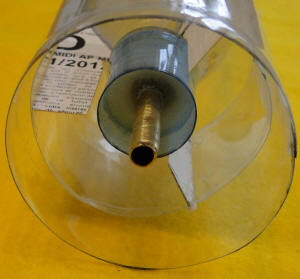

| Vue Arrière | Avec déclencheur qui traverse la coiffe et se visse sur le lanceur | Avec étage supérieur et parachute |
 |
 |
 |

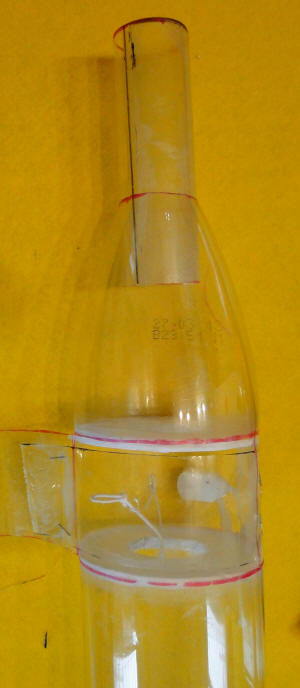

| Pour limiter que
l'eau ne pénètre trop dans la soute à parachute, il est
préférable d'assurer une étanchéité au sommet de la coiffe. Soit
un mastic, soit comme ici à droite, un tube.
|
||

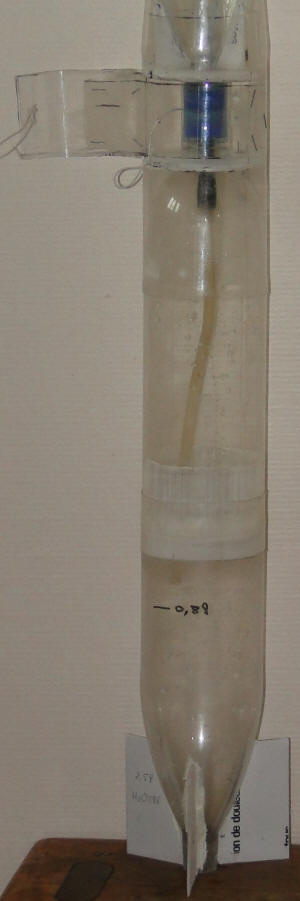

Corps du premier étage
Tuyère plein goulot, 2 réservoirs assemblés
culot à
culot.
Carénage de liaison entre les étages contenant le parachute extrait à la
séparation
 |
 |
| pour cet exemple : 2 bouteilles Schweppes 1,5l +
Une traversée de cloison laiton Une rondelle caoutchouc entre les culots+ 2 rondelles métalliques à l'intérieur des bouteilles |
Assemblage des 2 bouteilles + cylindre de carénage (liaison) entre les 2 bouteilles |
Test en pression du raccord

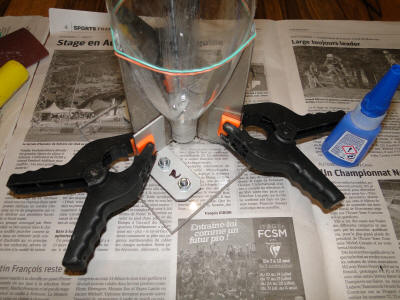

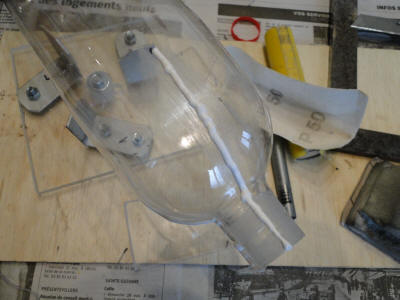

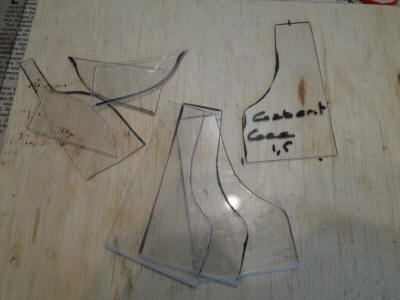

Ailerons à minima compte tenu de la masse importante en
tête de fusée.
 |
 |
 |
 |
Ci-dessus collage avec "Kolplus" de Cyanolit
Ci-contre : essais de collage avec cette colle qui reste particulièrement souple et adhère à la perfection. |
Ci-dessus collage avec "super glue 3 de Loctite |
 |
 |
 |

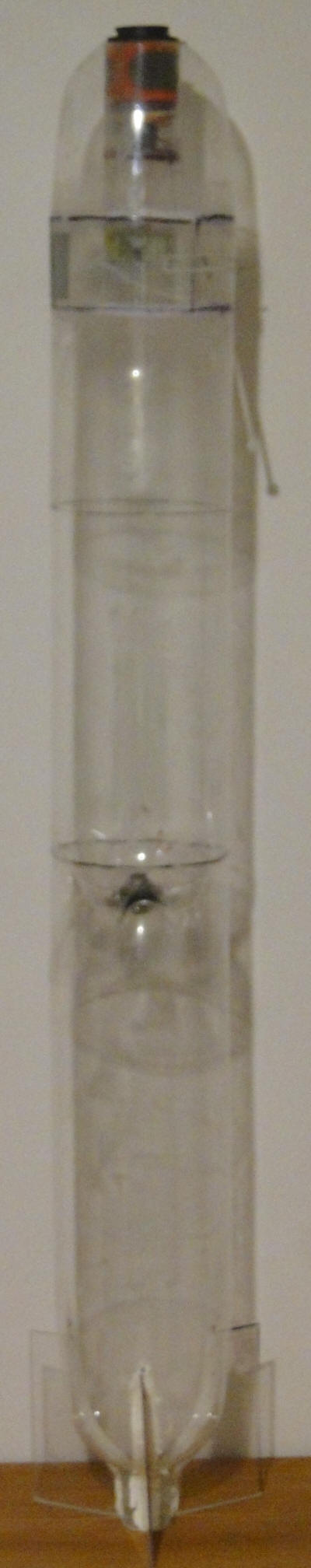

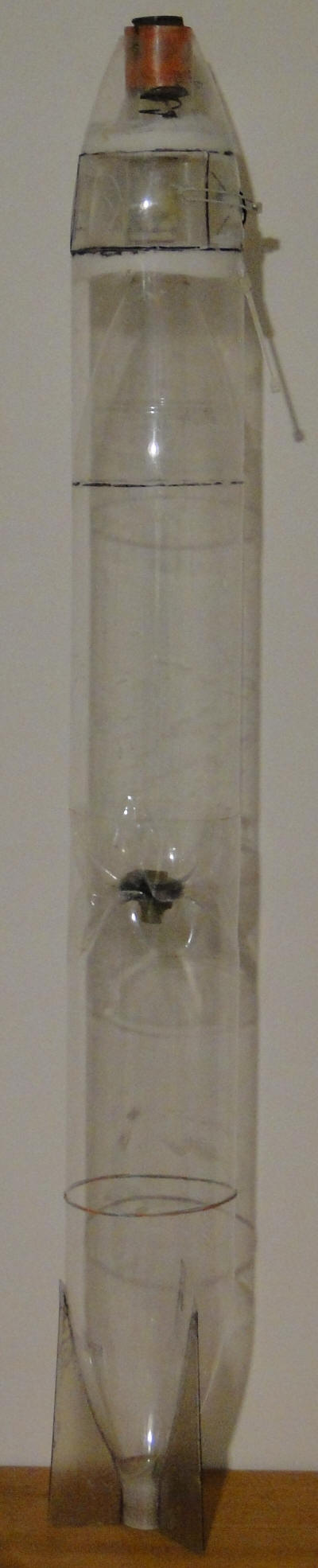

| 2 bouteilles Schweppes | 2 bouteilles Coca-Cola | 1 bouteille Schweppes en bas, 1 Coca-cola en haut |
 |
 |
 |

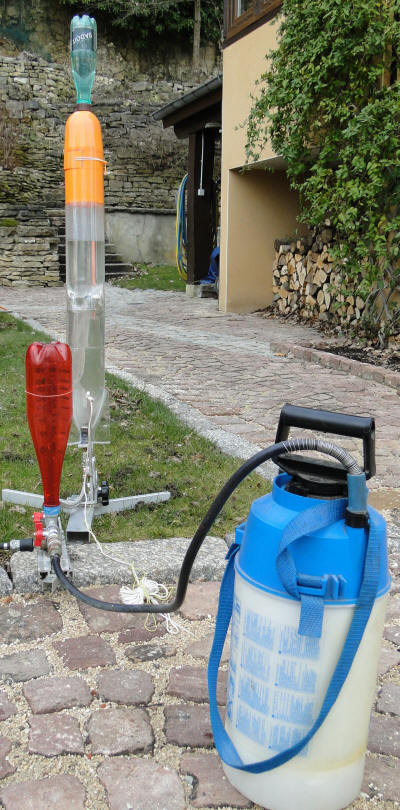

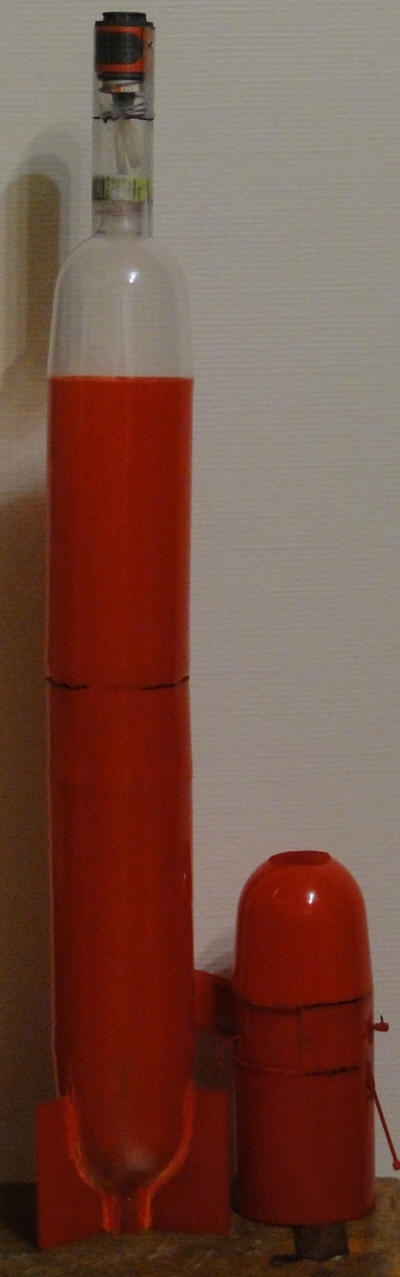

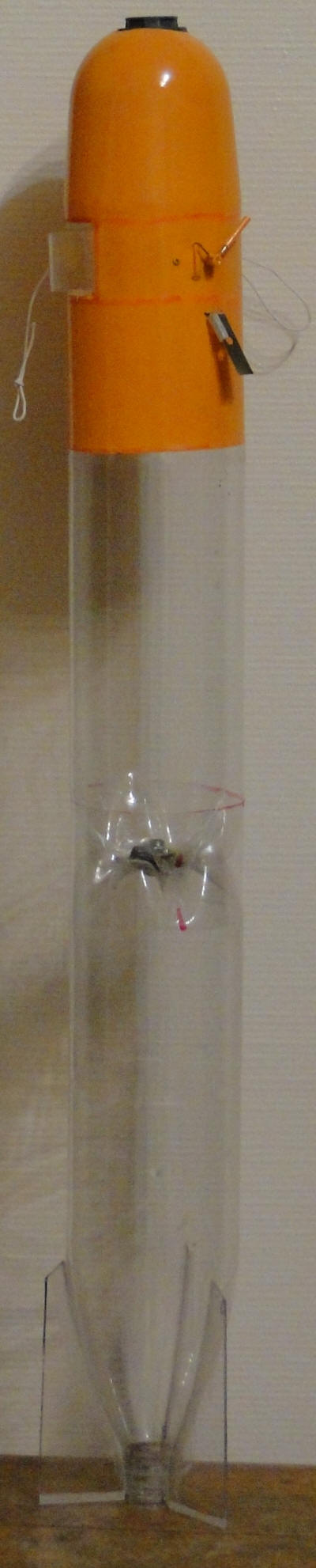

| La coiffe peut se retirer et se replacer à la demande (évacuation d'éclaboussures éventuelles) | Test en pression
de l'ensemble. Une simple bouteille de 33cl remplie d'eau est placée en lieu et place du second étage pour simuler la masse de ce dernier. Les parachutes sont là en cas de départ intempestif ou de rupture. Les essais se faisant dans une zone pavillonnaire;-) |
|

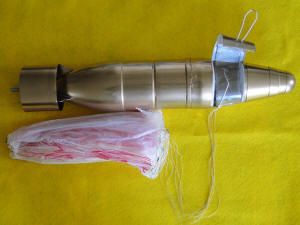

Corps du second étage
Le second étage sera une fusée standard avec tuyère
"Gardena" et coiffe parachutale avec temporisation déclenchée à la
séparation
Les ailerons du second étage sont apparents.
.
Stockage
2. Fusée à 2 étages, avec
déclenchement automatique, Type à pincement,
Hauteur: 105 cm ; 260g à sec ; Lanceur 2l; 2° étage 1l
Les ailerons du second étage sont carénés, pour ne pas pénaliser la marge statique, comme dans le cas de réalisation avec MK3
Déclencheur à pincement
Ce principe suppose que la partie supérieure du lanceur
(étage inférieur) possède un goulot comme pour
MK3 ainsi qu'une tuyère
à vis pour l'étage supérieur.
Le tube caoutchouc doit être suffisamment mou pour se comprimer sous la
pression de l'étage inférieur (caoutchouc mousse dans l'exemple).
Le tube rigide doit forcer dans le tube caoutchouc (dans l'exemple il
est en cuivre pour y réaliser un collet battu..
Le raccord Schrader doit être le plus court possible.
| RACCORD INFERIEUR | |||
 |
 |
 |
 |
| Dans un tube de caoutchouc mou (diamètre extérieur 16mm et intérieur 5mm) coller à une extrémité un raccord Schrader dont on aura retiré le ressort de l'obus | Coller avec une colle caoutchouc de "Cyanolit" | A l'autre extrémité fixer un bouchon percé en forçant un cône récupéré sur une cartouche de mastic | Coller, toujours, avec une colle caoutchouc de "Cyanolit" et couper ce qui dépasse. |
| RACCORD SUPERIEUR | |||
 |
 |
 |
 |
| Mater, pour réaliser un collet battu, un tube cuivre de 6mm. Le placer avec une rondelle renfort dans un trou de 6mm d'un bouchon. Assurer l'étanchéité avec la même colle que précédemment | Utiliser un goulot de Quezac et y coller ce dernier ensemble. (super Glue 3) Ceci afin de rigidifier la liaison inter étages | Laisser sécher les 2 éléments | Un autre modèle avec un tuyau
caoutchouc. Le renfort Quezac déborde des bouchons pour appuyer sur les collerette des bouteilles, surtout sur celle de l'étage inférieur. |
Coiffe et fusées
Dans ce cas, le mécanisme de déclenchement est au dessus de la coiffe parachutale. La liaison inter réservoir se fait avec un autre tube
 |
 |
 |
 |
| Préparer la coiffe parachute en ménageant le passage pour le goulot de l'étage inférieur dans les 2 cloisons | Placer minuterie, ressort, élastique etc... | Visser la partie femelle sur le goulot de l'étage inférieur | Placer et fixer à l'aide de 3 petites vis le tube de guidage supérieur |
 |
 |
 |
|

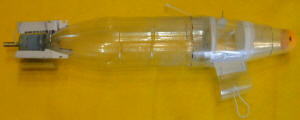

| Réaliser le second étage. | Les ailerons de cet étage étant minimalistes pour passer dans le tube de guidage, ils sont accompagnés d'un aileron circulaire style torpille | ||
 |
 |
 |
 |

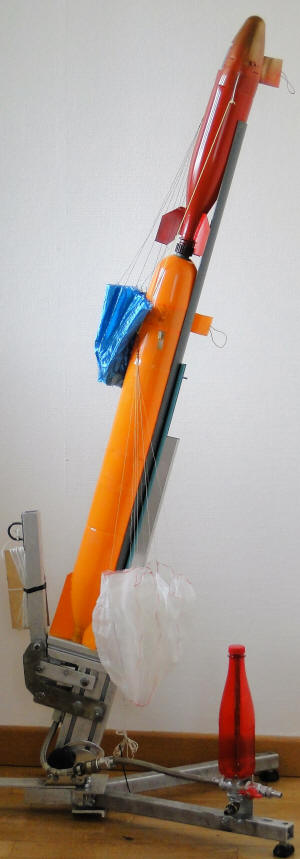

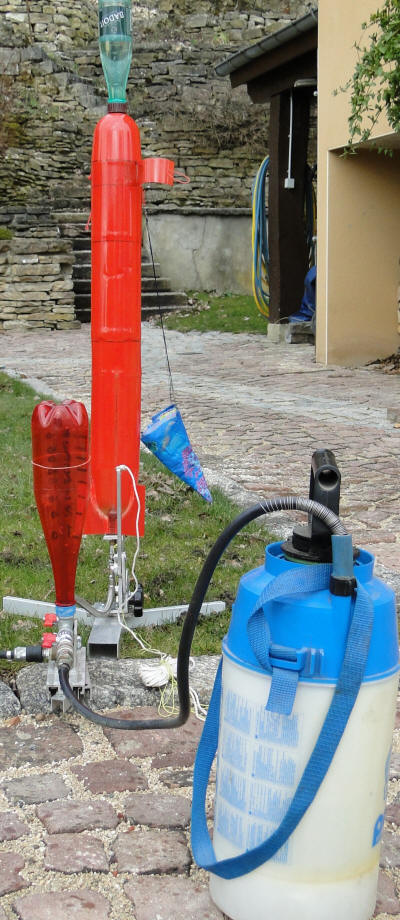

| L'ensemble posé sur BBC15 | Une autre fusée (2,5l + 1l)
par transparence Pour celle-ci, le système de déclenchement est à la hauteur de la coiffe parachutale. Cette dernière et le carénage inter étage (tube de guidage) sont d'une seule pièce. |

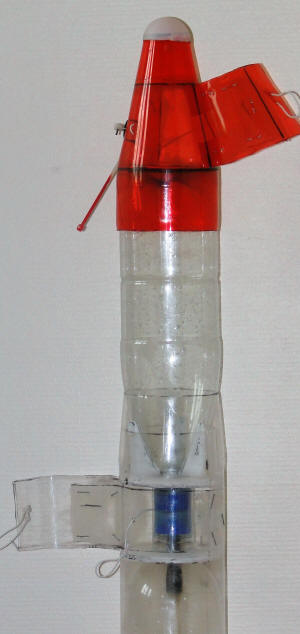

Etage inférieur, coiffe
parachutale. On distingue le tuyau qui sert au remplissage de l'étage supérieur (pipeline). |
Etage supérieur. En bleu le système de déclenchement inter étage |
Test
A blanc sur la base BBC15
Remplissage de l'étage supérieur :
 |
 |
| Un tube (ici rigide) permet de monter l'eau et l'air à l'étage supérieur |
Un tube pipeline assurant la liaison entre le niveau
supérieur d'eau dans le réservoir inférieur et le réservoir du
dessus permet le remplissage de ce dernier réservoir.
Mode d'emploi :
Définir la hauteur d'eau dans le réservoir inférieur
correspondant à 1/3 du volume du réservoir.
Placer le pipeline de telle sorte qu'il affleure cette hauteur
Définir la quantité d'eau nécessaire pour les 2 réservoirs,
placer cette eau dans le réservoir de transfert et la fusée en
mode érigé sur la base de lancement.
A la mise en pression des réservoirs de la fusée, l'eau remplit
d'abord le réservoir inférieur, puis au travers du pipeline
monte dans le réservoir supérieur.
Quant l'eau est épuisée, l'air monte en pression dans le
réservoir du bas, puis dans le réservoir supérieur.
En utilisant le système pipeline
Simulation au sol du déclenchement du second étage.
La fusée remplie de son eau et sous pression, je dépressurise l'étage
inférieur.
Le second étage se libère, mais 1 fixation sur 3 de l'aileron circulaire
se brise.
Trés peu d'eau dans le second étage pour limiter la hauteur (peu de
place derrière chez moi).
Ralenti : /10
Plusieurs essais pour ajuster le réglage du
déclenchement du second étage pour les 2 systèmes.
Un premier tir avec une quantité d'eau très importante et peu de
pression pour éviter de courir.
Lancements en série jusqu'à destruction de 3 des fusées / 5 dont
certaines parties ont mal vieilli.
(système coincé, parachute s'ouvrant trop tôt ou en torche )
j'avais oublié le guide coulisse de la base BBC15, mais cela n'a pas
posé de problème, il n'y avait pas de vent.
Les améliorations sont en cours.
