La coiffe est la partie la plus exposée de la fusée, essentiellement lors d'un atterrissage sans parachute.
Il est souvent utile d'en posséder plusieurs...

Sommaire de cette page :

Coiffe simple

Il s'agit généralement de prendre la partie supérieure du même type de bouteille que celui utilisé pour le corps de la fusée.
Pour la partie basse il faut laisser une longueur suffisante pour que l'emboitement sur le corps de la fusée soit suffisant.

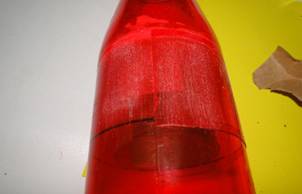

Pour la partie haute, je découpe une balle de ping-pong en 2, je décapite le goulot de la bouteille de telle sorte que la demi-balle de ping-pong s'emboite parfaitement. Il peut être utile de pratiquer par approches successives pour affiner l'ajustage.
Un peu de ponçage sur les parties en contact, une petite goutte de colle cyanoacrylique et emboîter le tout en veillant à ne pas se mettre de la colle sur les doigts.
D'autres solutions sont naturellement possibles comme les capuchons profilés de certains flacons (Tartimiel ci-dessous), les billes de déodorant, ou alors comme dans le troisième exemple en enroulant en cône une feuille de PET.

Coiffe parachutale JABv3

Cette coiffe, très fiable, reprend le système de Nono, avec une trappe latérale, une éjection du parachute et une ouverture temporisée avec un mécanisme de "clockwork".
Elle utilise une bouteille de Saint Amand, et s'inscrit dans un processus d'allègement des coiffes que j'ai entrepris pour améliorer performances et marge statique.



Définir la position de la trappe dans la coiffe et préparer les disques supérieur et inférieur dans du dépron de 5mm d'épaissseur

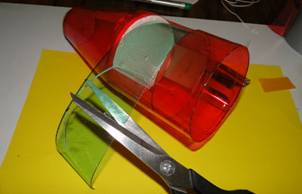

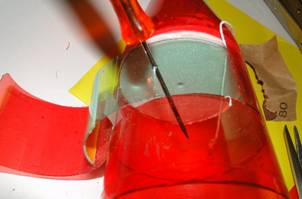

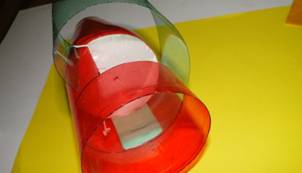

Découper la trappe sur 3 cotés, marquer simplement au cutter la charnière.

Il est possible aussi de couper totalement et de rétablir la charnière avec de l'adhésif entoilé.

Poncer soigneusement les parties qui recevront de la colle

Ajuster soigneusement le disque supérieur à sa position. L'épaisseur du disque doit être à cheval sur le bord de la trappe.

Ce dépassement servira d'appui à la trappe

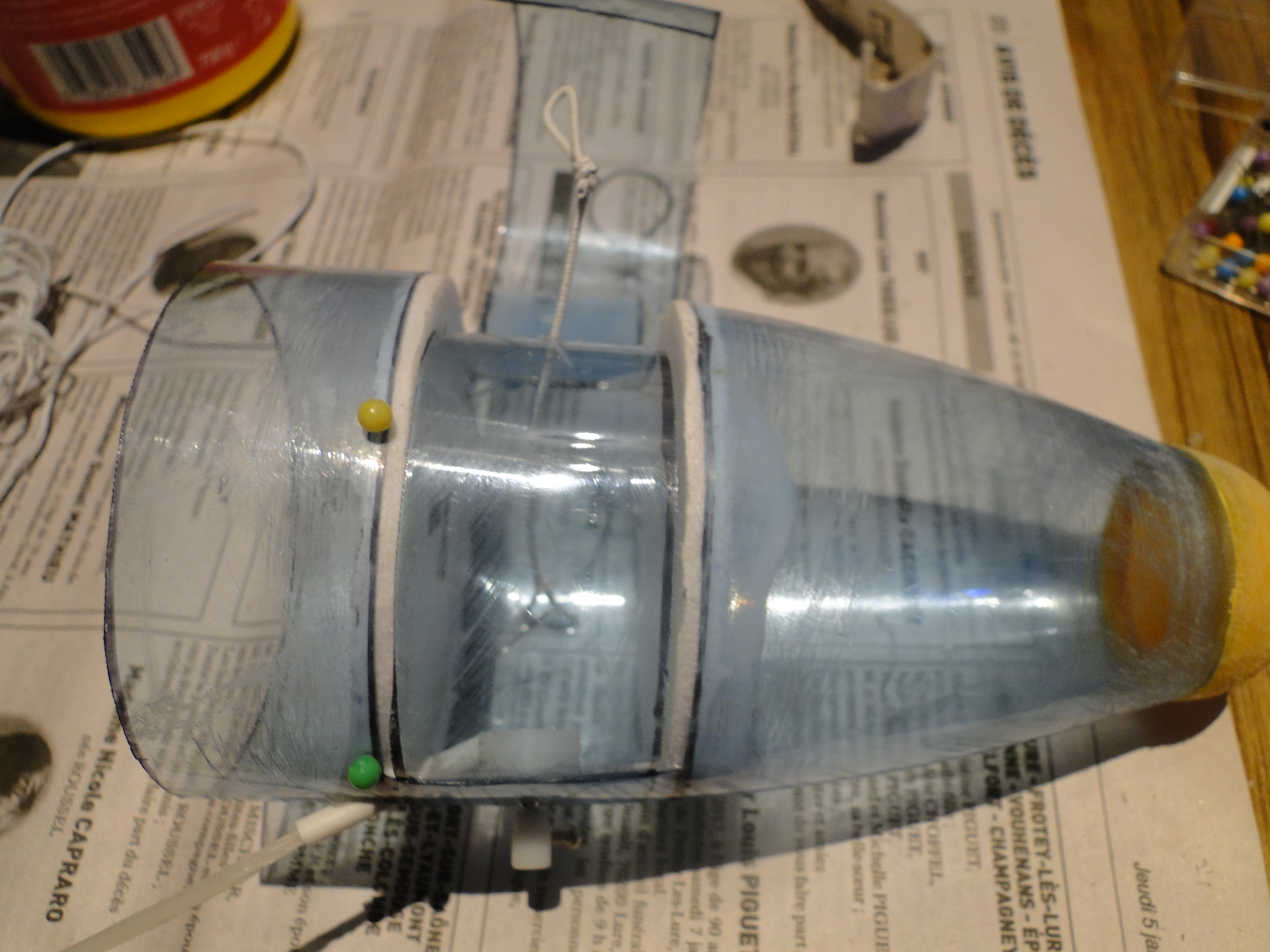

Encoller les surfaces d'appui (colle à bois rapide) puis placer le disque supérieur en le maintenant en place avec des épingles à tête

Découper et poncer la lame ressort découpée dans une chute. Encoller (cyano) et maintenir avec des pinces étaux

Une extrémite de la lame se colle sur la trappe (coté intérieur) et l'autre à l'intérieur de la coiffe

Pour monter le mécanisme, percer le passage de l'axe et repèrer les petits trous des oreilles du mécanisme avec des épingles à tête.

Le mécanisme doit présenter l'ouverture qui révèle le système d'échappement vers le bas

Prépositionner les 2 vis de fixation du mécanisme

Fixer le mécanisme en place avec les 2 petites vis

Positionnement du parachute, de la lame ressort et du mécanisme de temporisation (sans la cloison inférieure)

Découper le surplus de longueur de l'axe

Positionner la molette et la bloquer sur l'axe avec la petite vis qui servira à accrocher l'élastique de fermeture de la trappe

Mettre en place le petit tube de guidage de la tige de blocage

Encoller et laisser sécher

Avant de coller le disque inférieur placer et attacher l'elastique de retenue du parachute

Encoller et positionner le disque inférieur comme le supérieur

La ficelle de retenue du parachute traverse la lame ressort d'éjection du parachute

Détail de fixation Ar de l'élastique de retenue du parachute

Exemple de gamme d'assemblage

  1. Découpe coiffe en part haute (pour 1/2 balle de ping-pong) et basse (pour emboitement sur culot fusée)

  2. Coller la demi-balle  ping-pong (cyano)

  3. Découpe et ajuster disques supérieur et inférieur à leur position dans la coiffe

  4. Positionner les disques et tracer la position des disques et de la trappe

  5. Découper la trappe sur 3 côtés et plier le 4° (la moitie de la largeur  de la coiffe)

  6. Poinçonner le passage de l'axe du mécanisme, et des fixations rilsan.

  7. Poinçonner les attaches de l'élastique du parachute

  8. Poinçonner l'attache  de l'élastique de la trappe

  9. Poinçonner le passage du tube de guidage (en face de l'orifice qui révèle un petit pignon)

  10. Découper lame de ressort et l'ajuster

  11. Poinçonner lame de ressort pour passage élastique parachute

  12. Coller le disque supérieur à la colle à bois rapide (épingles pour le séchage)

  13. Fixation du mécanisme et de la molette (rilsan)

  14. Coller de la lame ressort à la cyano (agrafes pour le séchage ou pince étaux)

  15. Attacher l'élastique parachute et passer au travers de la lame ressort

  16. Attacher l'élastique de fermeture trappe

  17. Coller le tube de guidage en plaçant un rilsan à l'intérieur pour le séchage

  18. Coller le disque inférieur (épingles pour le séchage)



Exemple réalisations en vue de l'allègement

Dans cet exemple, la coiffe la plus à gauche,, la soute parachutale a été remontée au maximum.
Dans ce cas la difficulté réside dans l'accostage avec la lame de ressort.
Mais le gain en masse est énorme !...

Coiffe Sylapus

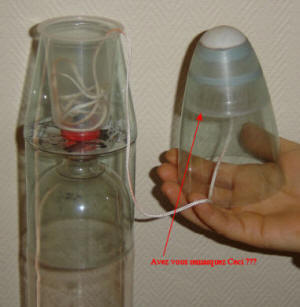

Encore une création de Nono (Système de larguage parachute ultra simple)
Elle fonctionne dans le cas de tir verticaux. Elle est beaucoup moins fiable dans les tirs balistiques

Et mon adaptation :

Le parachute se loge dans la coiffe qui basculera et se séparera de la fusée à l'apogée

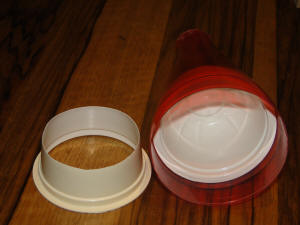

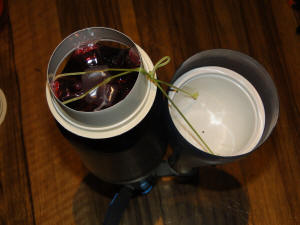

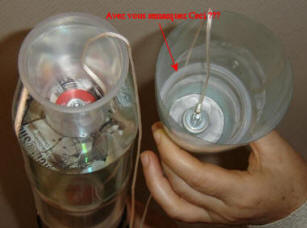

Utilisation de 2 pots de dimensions identiques. Un dans la coiffe et l'autre découpé, collé sur le culot de la fusée

Intégration d'une MD80 dans une coiffe parachutale.

J'ai une grande confiance dans le système parachutal  à trappe latéral avec temporisation mecanique et je place le caméra au premier plan

Coiffe avec la camera et la coiffe ouverte

Mise en place de la MD80 dans son logement

MD80 en place

Coiffe JAB V4

Une petite évolution de la trappe parachutale de la JAB V3.
La minuterie "clocktoys" est remplacée par un élastique enroulé autour de la coiffe.



Principe

Moins coûteux, mais moins fiable que V3.
C’est l’élastique en se déroulant alternativement vers la droite et vers la gauche qui ralentit le mouvement d’ouverture et la libération du parachute.
Dans l'exemple, j'ai utilisé un élastique à chapeau, mais un bracelet caoutchouc est beaucoup plus lent à se dérouler et convient davantage.
J'utilise aussi de la chambre à air de 2 roues découpée finement.

Mise en œuvre

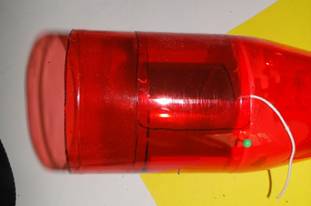

Placer le parachute dans la trappe, refermer la trappe et tendre légèrement le fil élastique autour du petit cylindre et repartir vers la gauche.

Faire un tour complet, et repartir vers la droite à partir du petit cylindre.

Recommencer à plusieurs reprise ce mouvement et terminer en tirant l’élastique vers le bas.

Pincer ce brin dans le cordon solidaire de la base à l’aide de la petite pince à linge.

 Fonctionnement

Au décollage de la fusée l’élastique échappe à la pince







Pour ralentir le mouvement de l'élastique, je fixe un petit fanion ou une hélice à l'extrémité de l'élastique.

Construction

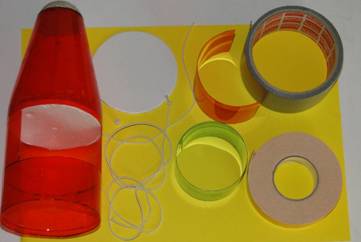

Matériaux : Coiffe préassemblée comme pour JAB V3, cloison inférieure, élastique parachute 20cm, élastique minuteur 80cm, bande 4,5cm, trappe, bouton de 5mmn, double-face, scotch armé.

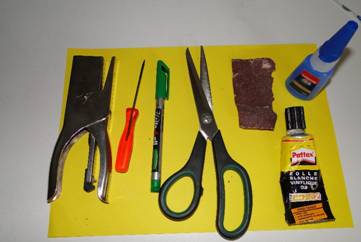

Outillage : Agrafeuse, pointe, feutre, ciseaux, papier verre, colle à bois rapide, colle cyano

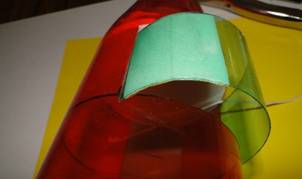

Attacher le petit élastique dans les 2 trous au fond de la coiffe en commençant par l’intérieur. Un nœud final au bout de l’élastique, puis un nœud boucle autour du brin pour faire un nœud coulant Sur la bande en PET de 4,5cm de large, poncer une extrémité à l’extérieur sur 4cm de large.
Vérifier et ajuster la largeur de la bande pour qu’elle navigue très librement dans la trappe de la coiffe (jeu de ~5mm)

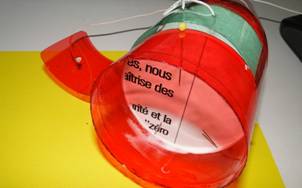

Y coller du double face à son extrémité poncée.		 Retirer la protection du double face et coller la bande au fond de la coiffe, à environ 7cm du bord droit de la trappe. Aligner parfaitement de sorte que la bande navigue parfaitement dans la trappe et laisse un espace de quelques mm au bas de la coiffe
. En sécurité placer une agrafe sur le double face.		 Couper la bande à environ 4 cm de la gauche de la trappe en lui donnant le même galbe que la coiffe.
Poncer l’extérieur de la bande sur 4 cm avant d’y coller le double face. Pratiquer un petit trou au milieu de la bande et y passer le petit élastique Poncer le côté gauche de la coiffe à gauche de la trappe sur 4cm, à l’intérieur et à l’extérieur. Poncer le côté gauche de la trappe, intérieur et extérieur. Positionner la trappe, sur l’ouverture.  En ajuster la largeur. Fixer provisoirement la trappe sur l’ouverture en soignant la position et l’alignement de la charnière. Tracer et couper la partie droite de la coiffe en ménageant un chevauchement d’environ 1cm

Placer une bande de scotch armé gris sur la charnière. Premièrement à l’extérieur Puis à l’intérieur Poncer le bord extérieur gauche et y placer du double face Retirer la protection du double face et coller sur le scotch armé intérieur de la charnière.
Y placer 2 agrafes en sécurité.
Poinçonner la trappe coté ouverture. Y placer le long élastique avec un nœud à l’intérieur de la trappe Poncer et encoller la bande où va se positionner la cloison basse. (Colle à bois prise rapide)
Placer des épingles en butée haute pour la cloison.		 Placer la cloison inférieure et la bloquer en position avec des épingles au-dessous.
Veiller à ce que la colle de bave pas sur la bande ressort de 4,5 cm
Laisser sécher en veillant aux coulasses

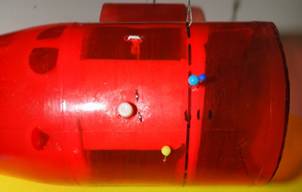

Sur le côté pratiquer un trou (pointe chaude) pour y coller un petit cylindre de 5mm de diamètre à la colle cyano.

Coiffe JAB V4 bis

Amélioration notable de la temporisation d'ouverture de cette coiffe.
J'ai remplacé l'élastique à chapeau par une bande de 1cm de chambre à air de vélo, longueur environ 40cm. Plus besoin d'aller et retour, simplement un enroulement pas trop tendu de la bande autour de la coiffe et du corps de la fusée. Un petit bout de PET en bout de la lanière permet  d'obtenir une temporisation d'environ 3s. Ce petit bout de PET facilite aussi le dégagement de l'élastique quand il coince l'ouverture de la trappe.
