Remplir la fusée avec juste la bonne quantité et souvent une délicate gageure. Si la base offre la possibilité d'incliner le canon au dessous de l'horizontal, la tache est facilitée, mais même dans ce cas là, il n'est pas rare qu'un peu d'eau coule à terre avant le départ.
Le réservoir de transfert permet de remplir la fusée avec la quantité exacte alors que celle-ci est déjà en position sur sa base.
De plus cela permet d'empêcher l'eau de retourner à la pompe.


La quantité d'eau est mesurée avec précision dans le réservoir. L'eau arrive par un circuit et l'air par un autre de manière coaxiale.

Le remplissage hydrique peut se faire par gravité ou alors sous pressioncomme ici depuis un pulverisateur détourné de sa fonction première

A gauche permet un remplissage sans pulverisateur. A droite necessite un pulverisateur

Exemples réalisations

Chaine cynematique de droite à gauche : La pompe, le reservoir sous pression, le réservoir de transfert, la base de lancement

réservoir transfert mixte (gravité ou pression)

Détail des vannes avec réservoir transfert mixte (gravité ou pression)

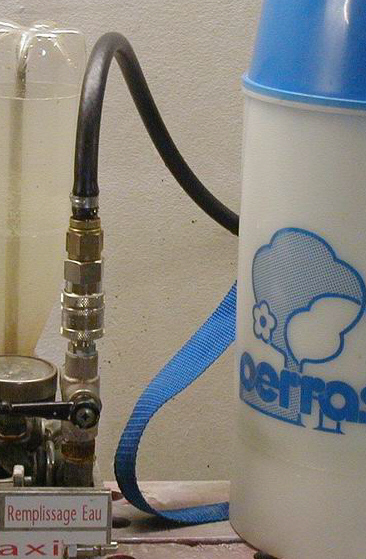

Raccordement reservoir transfert mixte sur base

Ensemble des composants pour assemblage par le culot

Le mamelon avec sa rondelle d'appui soudée et l'outil de serrage. La rondelle une fois soudée peut ne plus passer par le goulot.

L'étanchéité bouteille/Raccord en croix est délicate. J'ai limé le raccord pour qu'il plaque contre le culot bosselé.

Serrage du mamelon dans le raccord en croix

Réservoir transfert pression

Détail des vannes avec réservoir transfert pression

Détail raccord bouchon PEHD sur raccord en croix

Exemple d'assemblage par le bouchon

Pulvérisateur recyclé en château d'eau :

Réservoir de transfert mixte miniature

Habituellement mes réservoirs de transfert ont une capacité de 1à 2l. Certainement un héritage de mes premiers réservoirs qui nécessitaient qu'un volume d'air demeure au dessus de l'eau.
Mais avec les réservoirs remplissables par gravité (Goulot en haut), la mise à l'air libre lors du remplissage du réservoir est aisée.
Pour associer un réservoir de transfert à la BBC15, et pouvoir le ranger dans la même boîte, déjà grosse, j'ai utilisé une Badoit 50cl.

Même principe que pour les plus grosses, avec une facilité, puisque le culot de la Badoit rouge 50cl présente une partie plate.

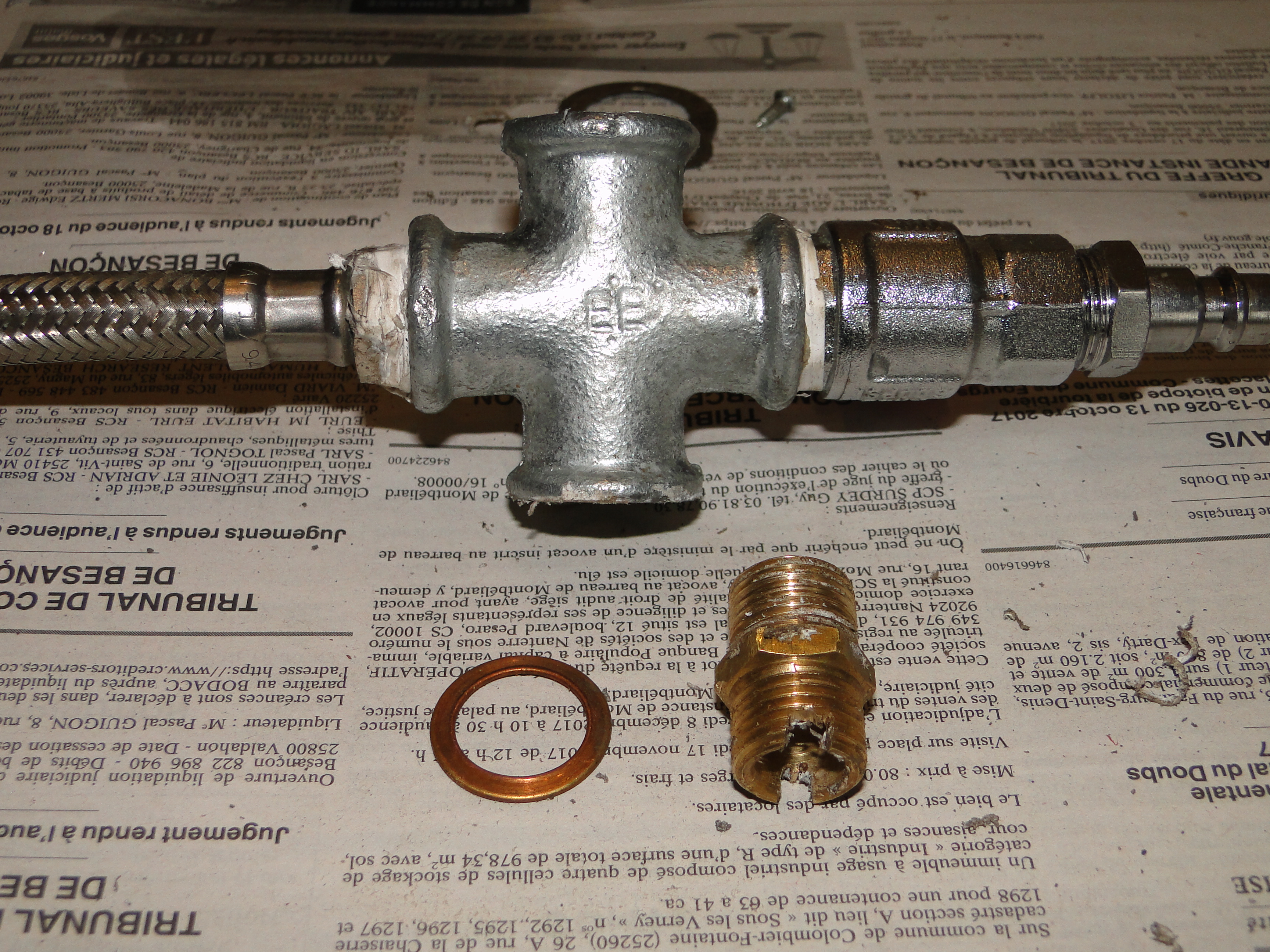

Pour augmenter la surface d'appui du mamelon double sur le culot, j'utilise des joints cuivre de carter d'huile.
Je ne les soude plus. Avec un peu de gymnastique Tout s'emboite.

Le raccord se réalise sur le raccord fonte 3/8' en ajoutant de la colle mastic et grâce au mamelon modifié.
Pour économiser un peu, je supprime la vanne de sortie et le raccord rapide à bille en y plaçant directement le raccord flexible.
