Origines
BBC23
Une base optimisée imprimée en 3D
Bases_Astuciel_ou_ACVJV_de_Pegase
BBC1
BBC13
BBC14
BBC15
BBC 21
Astuce_ pour limiter
la fuite entre B et E
Base de Henk en 3D
Avantages : départ commandé, tuyère gros débit,
allégement de la partie arrière de la fusée, polyvalence avec toutes les
fusées, ajout facile d'un tube de poussée. Principes
: La retenue et l'étanchéité sont assurées par le même mécanisme, à
savoir un cylindre de caoutchouc (C) que l'on comprime verticalement et
qui de ce fait augmente en diamètre.


Il s'agit ici d'un choix personnel que j'ai décliné de diverses
manières.
Jean-Paul Soulard est l'initiateur de cette technologie.
Il
nous a fait le plaisir d'une démonstration lors d'un championnat de
France.
Pour l'occasion sa fusée a été remplie de cendres tamisées, et sa base,
partiellement en bois a propulsé la fusée de très belle manière.
|
|
La base de JP Soulard
|
|
|
Le système de déclenchement d'ouverture du parachute étant à fil fusible, une magneto est utilisée pour charger un condensateur
|
|
|
Le condensateur et le système de déclenchement
|
|
|
Maitre Soulard et ses fans
|
|
|
|
|
|
|
|
Cette base est une amélioration des BBC21 et BBC22
Les renseignements d'impression sur
Printables

Impression des différents composants :
De
préférence avec du PETG remplissage 15%, même si le PLA convient
également, mais attention à ne pas laisser la base au soleil
Mes essais pour l’aqueduc, même avec le PC Blend et l’ASA n’ont pas
amélioré la résistance mécanique dans le cas de cette construction ,même
en remplissage 100% (casse), idem pour le bouchon compressible trop
rigide.
-
·
Articulation : BBC23 Articulation renforcee.stl
-
·
Tirant :
BBC23 tirant.stl
-
·
Levier :
BBC23 levier.stl
-
·
Renvoi G :
BBC23 renvoi
G.stl
-
·
Base :
BBC23
base renforcee.stl
-
·
Renvoi D :
BBC23 renvoi
D.stl
-
·
Tube de poussée :
BBC23 Tube de poussee.stl
-
·
Renfort D :BBC23
renfort D.stl
-
·
Rotule :
BBC23 rotule.stl (Les filetages modélisés de 10x1 ont nécessités
en plus l’utilisation d’un taraud pour affiner le filet)
-
Pour ce qui est de la visserie, il est plus simple et économique
d’utiliser la visserie du commerce.
-
La fabrication du bouchon de compression, (s’il
n’est pas imprimé) se réalise comme suit : - Contre-percer un « bouchon conique à 1 trou Jeulin#6 » à 10 mm de
diamètre (https://jeulin.com/lelaborantin_fr/pr-323231.html) - Le placer sur un boulon M10, et ramener les diamètres extérieurs à
21mm/21.5mm (dans une perceuse et avec un abrasif gros grain puis plus fin)
_________________________________________________________________________________________________________________
J'ai débuté dans le monde des fusées à eau sous la
maitrise de Pegase qui lui aussi a adopté le système à bouchon
compressible
|
|
croquis
|
|
|
Base pour tir vertical
|
|
|
Basepour tir incliné
|
|
|
Construction
|
|
|
Verrou
|
|
|
|
Canon
|
|
|
Ensemble décomprimé
|
|
|
Ensemble comprimé et verrouillé
|
|
|
Base terminée
|
|
|
Base terminée avec tube de poussée
|
|
|
|
|
Base réservée au tir de distance
|
|
|
|
Base avec réservoir de transfert
|
|
|
|
Ma première base un peu sophistiquée avec réservoir de
transfert intégré.
Elle reprend pour une grande part des éléments de la base Astuciel.
|
|
Croquis d'ensemble
|
|
|
Détail base et tuyauterie
|
|
|
Composants
|
|
|
Canon et levier de compression
|
|
|
Articulation du levier
|
|
|
|
Verrou du levier de compression
|
|
|
Base terminée
|
|
|
Détail du canon assemblé
|
|
|
Détail du canon
|
|
|
Détail du bouchon compressible
|
|
|
|
Vue de dessous du raccord entre levier de compression et tube de tirage
|
|
|
Cette base, simpliste, plus compacte a été construite en
petite série (~20) pour répondre à des demandes.
Celle que j'ai conservée fonctionne toujours parfaitement, malgré une
usure du doigt de compression.
Outre sa dimension, le système de compression évolue avec 2 leviers et
un tube de tirage fileté (10x100).
Le réservoir de transfert est maintenant séparé pour augmenter la
mobilité du système.
|
|
Premier prototype
|
|
|
Eclaté du proto
|
|
|
Test de pression du proto
|
|
|
Schema de départ
|
|
|
Prototype vue de côté
|
|
|
|
Prototype vue Ar
|
|
|
Prototype vue de côté
|
|
|
Prototype vue de dessus
|
|
|
Prototype canon
|
|
|
BBC13 croquis
|
|
|
|
BBC13 complète
|
|
|
BBC13
|
|
|
BBC13 dans sa boite de rangement
|
|
|

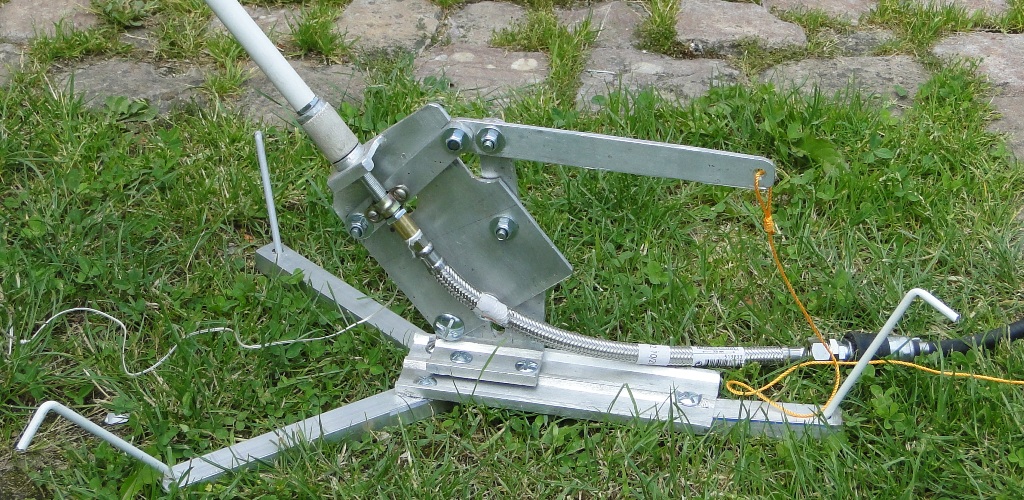

BBC14 est une évolution de BBC13 au niveau du levier de
compression. (~20 exemplaires)
Plutôt qu'un doigt qui vient frotter et appuyer sur le levier de
compression, un système 3 points (genouillère) accomplit la fonction.
L'usure est moindre, le déclenchement plus "doux"
|
|
Croquis de la base
|
|
|
Détail de la chape articulée
|
|
|
Leviers et chape fixe
|
|
|
BBC14 Vue de gauche
|
|
|
BBC14
|
|
|
|
BBC14
|
|
|
|
|
Croquis base verrouillée
|
|
|
Croquis base déverrouillée
|
|
|
|
Croquis vue AR
|
|
|
|
Vue droite
|
|
|
Elèments de BBC14
|
|
|
Test pression
|
|
|
BBC14 va très bien pour les petites fusées (jusqu'à
~2litres). Mais au-delà une base plus large, plus stable est
souhaitable.
BBC15 est donc née de ce constat. Pour voir le détail du
guide appui de la fusée : ICI
|
|
Croquis
|
|
|
Base vide
|
|
|
Base avec sa fusée "Bethanie"
|
|
|
|
Mécanisme de tirage
|
|
|
Mécanisme de tirage vue de côté
|
|
|
Canon et mecanisme montés sur son articulation
|
|
|
|
Détail articulation
|
|
|
Détail articulation
|
|
|
Détail mécanisme libre
|
|
|
|
Détail mécanisme comprimé
|
|
|
Base sur son pietement ouvert
|
|
|
Pietement vue de dessous
|
|
|
|
Pietement vue de dessous fermé
|
|
|
Base vue de face
|
|
|
Elèment de guidage (support) amovible
|
|
|

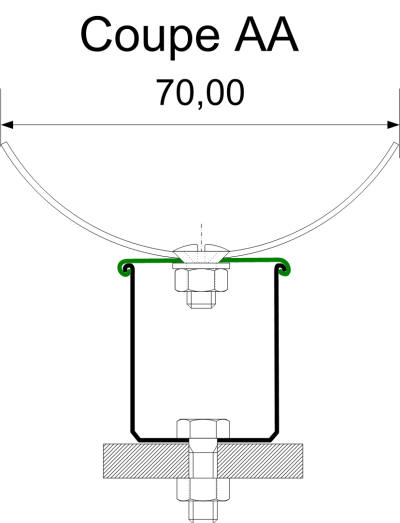

Il s'agit d'un tube PVC d'évacuation des eaux usées,
diamètre 100mm,
découpé pour n'en conserver qu'une largeur de 70mm.
Cette gouttière est fixée sur un profilé plastique de récupération
(était une branche d'un séchoir parapluie extérieur )
Ce profilé se glisse comme sur le séchoir sur un profilé alu en forme de
U. Ainsi la hauteur totale de la gouttière peut être adapté à la hauteur
de différentes fusées.



A : Support
B : Tube de tirage (Fileté)
C : Rondelle
E : Caoutchouc
F : Ecrou de blocage

Ce guide est fixé sur la base à l'aide de 2 écrous papillon et
d'une lumière

___________________________________________________________________________________________
Si vous avez la possibilité d'imprimer en 3 D, cette solution vous
évitera de transpirer dans votre atelier.
Avertissement : je suis néophyte en impression 3D et j'apprend à
utiliser Fusion 360. Mes modélisations sont donc quelque peu brouillon
et je n'utilise pas (encore) la fantastique "puissance" de ce logiciel
Autodesk.
Vous avez sans doute beaucoup à m'apprendre.
 |
Je réutilise le principe de BBC14 en rigidifiant
par le doublage de certains éléments
Un premier jet de cette idée ci contre, mais à
la fois le bouchon et la tige filetée se sont avérés non
satisfaisants.
Pas de bon réglage pour obtenir la flexibilité du bouchon et
casse de la tige fileté même avec du PC.
La cinématique impose une certaine flexibilité ce cette tige
(aqueduc) ou alors grande solidité.
Le bouchon sera un bouchon de laboratoire "JEULIN" retaillé à
21.5mm en diamètre, et la tige filetée acier, un axe de roue
bicyclette pour serrage rapide : diamètre 10x1.
La rotule inférieure sera une demi-cage de roulement de ce même
axe de roue
Comme pour BBC14 le raccord souple est réalisé avec un flexible
de raccord robinetterie. |
 |
 |

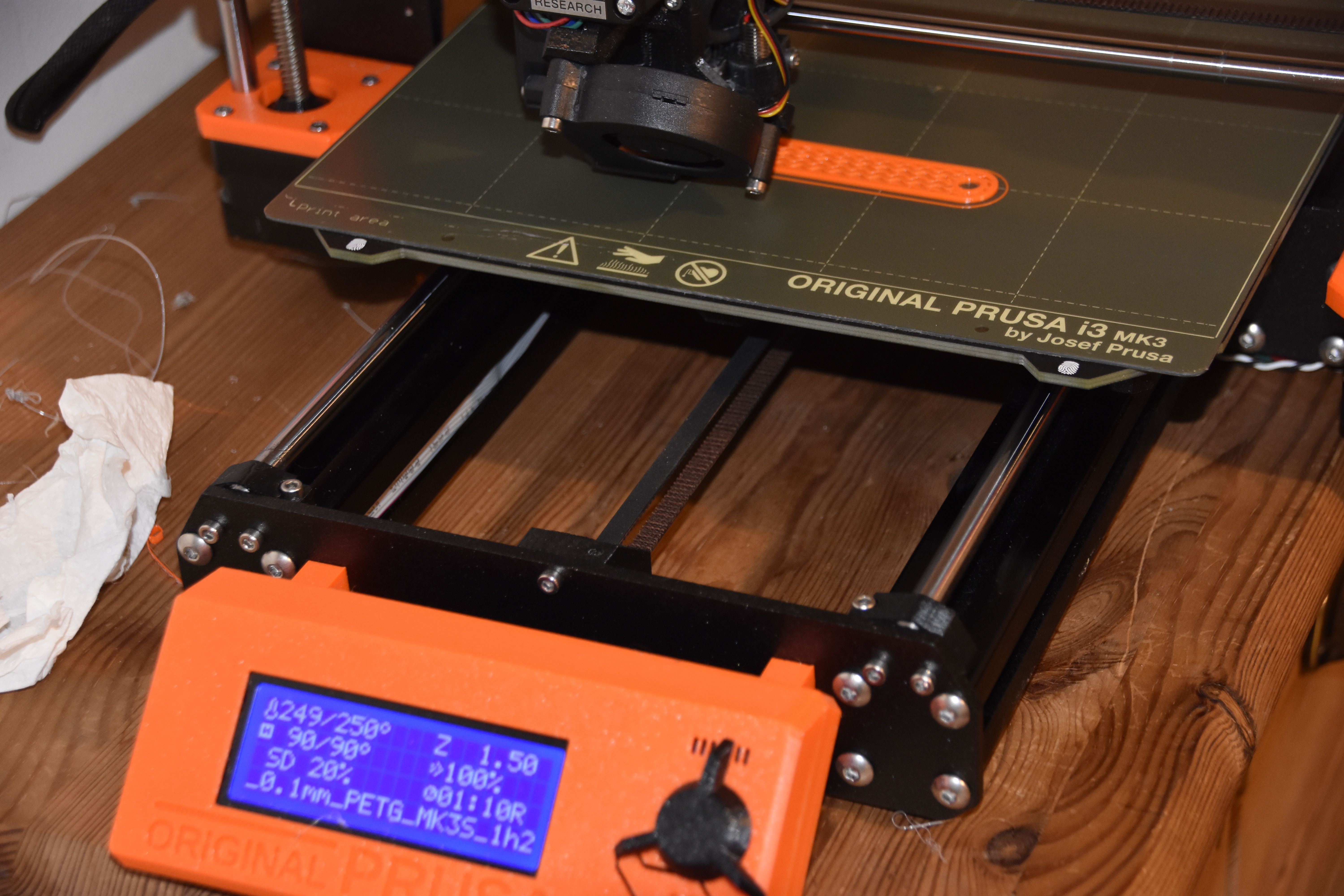

Impression du tirant |
 |
Conception finale :

Vue de 3/4

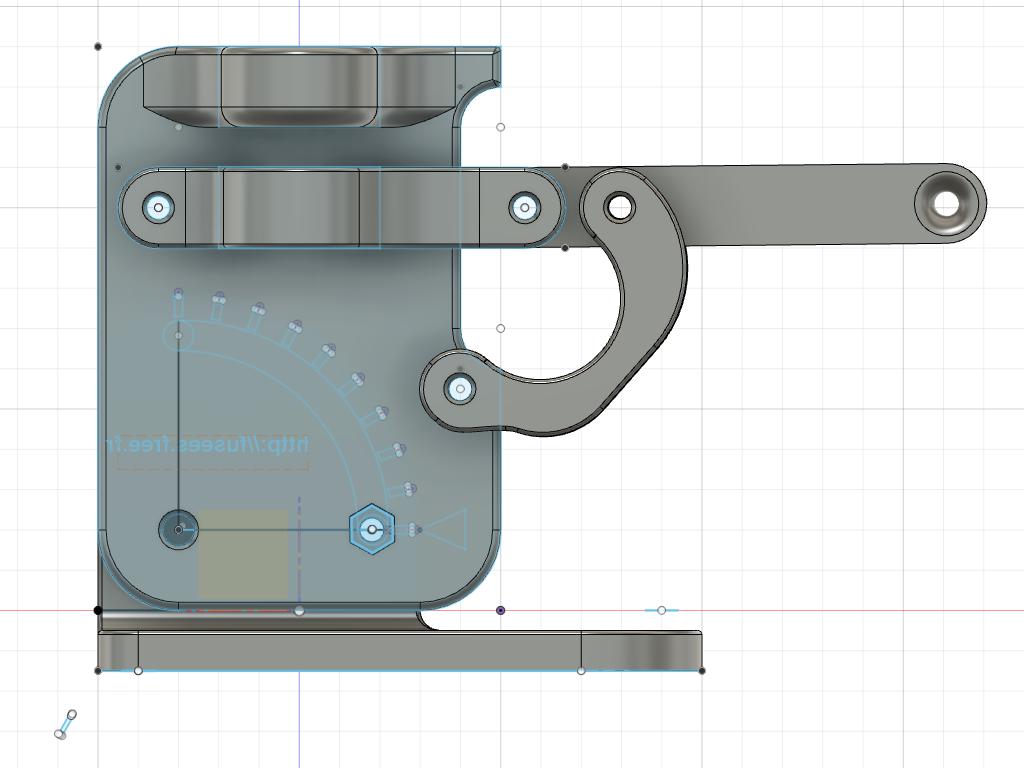

Vue AV
Vue AR
Profil

Détail partie articulée
Section
Les fichiers de conception STL ci dessous :
Base :
images\Bases\BBC21\BBC21 3D base.stl
Articulation :
images\Bases\BBC21\BBC213D Articulation.stl
Levier :
images\Bases\BBC21\BBC213D levier.stl
Tirant :
images\Bases\BBC21\BBC213D tendeur.stl
Renvoi G :
images\Bases\BBC21\BBC213D renvoi g.stl
Renvoi D :
images\Bases\BBC21\BBC213D renvoi D.stl
Bielle renfort :
images\Bases\BBC21\BBC213D bielle renfort.stl
Réalisation :
Base ouverte
Base verrouillée
Aqueduc Tube de
poussée Impression
Les fichiers d'impression "Gcode"
Base :
images\Bases\BBC21\BBC21 3D base p5 r15_0.1mm_PETG_MK3S_14h47m.gcode
Articulation :
images\Bases\BBC21\BBC213D Articulation p5
r15_0.1mm_PETG_MK3S_10h13m.gcode
Tendeur :
images\Bases\BBC21\BBC21 Tirant_0.1mm_PETG_MK3S_3h18m.gcode
Bielles :
images\Bases\BBC21\BBC213D bielles et renfort PETG_MK3S_7h50m.gcode
Tube de poussée :
images\Bases\BBC21\BBC 21 3D tube de poussee
21.5_0.05mm_PETG_MK3S_19h45m.gcode
Bonne impression
Pour éviter la fuite entre bouchon compressible
et le filet de l'aqueduc.
L'étanchéité entre la partie intérieure du bouchon et le filet
de l'aqueduc est souvent imparfaite et ce surtout après de
nombreux tirs.(usure intérieure du bouchon)
L'eau sous pression s'infiltre entre la partie supérieur du
bouchon, sous la rondelle et l'écrou, puis le long du filet.

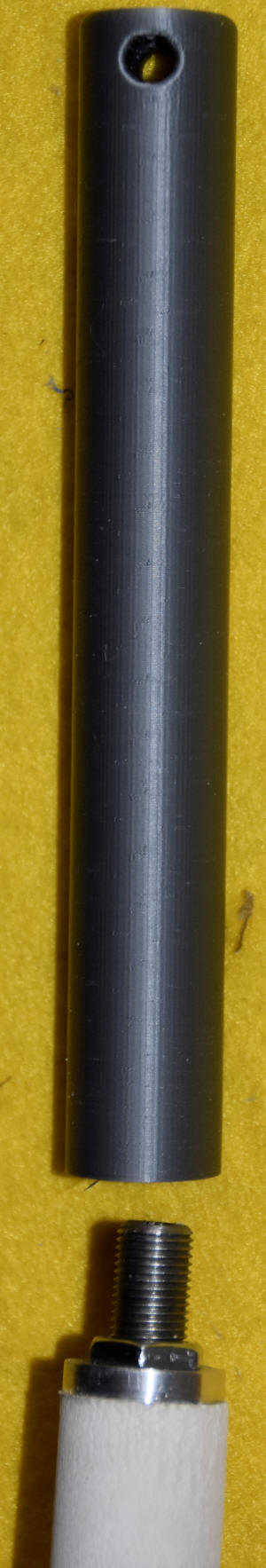

(Voir la photo du tube de poussée ci-dessus)
Pour limiter cette fuite, je remplace rondelle et écrou par le
tube de poussée seul.
(Voir ci-contre :)
Sa matière polyéthylène (PLA ou PTG) plus "caoutchouteuse",
plaque davantage contre le filetage et contre la partie
supérieure du bouchon.
L'aqueduc quant à lui devient lisse dans sa partie qui coulisse
dans la chape et surtout dans le bouchon. |
 |
Sur Prusa j'ai trouvé une autre base plus simple :

https://www.prusaprinters.org/fr/prints/46571-water-rocket-and-launcher-platform-complete-instru
Ses fichiers :
images\Bases\Kenk\water-rocket-and-launcher-platform-complete-instructions-model_files.zip |
